400mW高功率窄线宽集成SOA的DFB激光器

智驭车手

----本文翻译自OFC 2025上井上大辅等撰写的论文。

机构:住友电工器件创新有限公司 传输器件实验室;住友电工株式会社

摘要

本文研制出一款低热阻 1.3μm 半导体光放大器(SOA)集成分布式反馈(DFB)激光器,45℃连续工作输出功率突破 500mW。该器件可实现单模激射,边模抑制比SMSR>50dB,线宽< 200kHz。

1 引言

人工智能机器学习应用爆发式增长,推动数据中心光互连带宽需求持续激增。光互连系统需满足低功耗、低时延的使用要求。当单通道速率超过 200Gbps 时,数据传输会有严重电损耗。共封装光学(CPO)及其他封装方案有望解决该电损耗难题。

CPO 系统通常采用基于硅光芯片(SiPh)的光发射机,并配套外置激光光源。为在高密度通道场景下减少光器件数量,一种可行方案是采用高功率连续光激光器,再通过分光器件将单路光功率分配至多通道光路 [1]。

已有多篇文献报道了 50℃下 300mW 波段 O 波段高功率激光器 [2–5]。但光互联论坛(OIF)标准 [6] 指出,如要实现 1:16 及更高分光比,激光器输出光功率需达到 400mW(26dBm)以上。

本文提出一款倒装在氮化铝(AlN)热沉基底的集成SOA的 DFB 激光器。芯片过热会带来光功率饱和,为进一步提升输出功率,本文通过封装优化抑制该饱和效应。热仿真结果表明,相比正装工艺,倒装工艺可使器件热阻降低 32%。

该器件 45℃下连续光输出功率超 500mW,70℃高温环境下输出功率>300mW,线宽< 200kHz。

2 器件结构

图 1 (a) 为本研究制备的 SOA 集成 DFB 激光器结构示意图。为压窄激光线宽,本方案采用 1mm 长 DFB 谐振腔,腔长大于现有同类研究 [4,5];SOA 有源区采用宽波导结构,大幅提升有源层向基底的散热能力。

图 1 (b) 所示,芯片通过金锡焊料倒装在 AlN 基底上,DFB 和 SOA 各自独立驱动。AlN 基底上设计有电隔离的金锡焊区,分别用于 DFB 与 SOA 的 p 极金属键合;焊料图形与键合工艺经过优化,既缓解封装机械应力,又保障高效散热。

图1(c)所示,连续光性能测试时,将贴装芯片的基底组件(CoS)固定在铜-氮化铝-铜复合热沉上,热沉搭载热敏电阻实时监测基底底部温度Tbot,后文实验均以该温度作为温控基准。


图 1 (a) 器件正反面结构示意图;(b) 芯片贴装基底(CoS)俯视图;(c) 连续光性能测试装置

本文通过三维热仿真分析倒装工艺的散热优势,仿真设定基底底部温度50℃;DFB 输入功率 0.37W、SOA 输入功率 1.03W,分别对应 DFB 驱动电流 300mA、SOA 驱动电流 800mA。

图 2 为 DFB 与 SOA 截面温度分布仿真结果。可以看到,倒装结构下,DFB 有源区温度降低 3℃,SOA 有源区温度降低 4.8℃;SOA 热阻相较正装方案下降约 32%。同时,宽条波导 SOA 相比单片 DFB 激光器,具备更优异的低热阻特性。

图 2 固定输入功率(DFB 0.37W、SOA 1.03W)下,DFB 与 SOA 截面温度分布数值仿真;TA为有源区温度

3 实验结果

所有测试均通过半导体制冷器(TEC)精准控制基底底部温度Tbot。

图 3 (a) 为 DFB 电流固定 300mA 时,器件输出光功率随 SOA 驱动电流变化曲线,测试温度覆盖 45℃、50℃、60℃、70℃。

45℃工况下,输出功率可达 500mW,较本团队前期成果 [4] 提升 25%;即便 70℃高温环境,输出功率仍高于 300mW。倒装工艺优化了器件热饱和拐点电流,热饱和电流由 1250mA 提升至 1600mA。

图 3 (b) 为不同光功率下的光电转换效率(PCE)曲线。45℃条件下,输出功率 200~440mW 区间内,器件光电转换效率可达 25%。

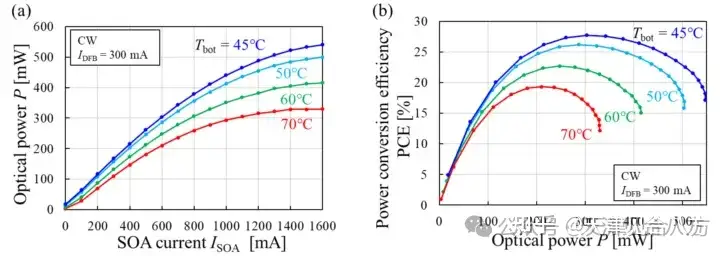

图 3 器件性能曲线

(a) 输出光功率随 SOA 电流变化特性;(b) 光电转换效率随输出光功率变化特性

图 4 为 DFB 电流 300mA、SOA 电流 1000mA 时,45~70℃不同温度下的激射光谱。全温域下边模抑制比(SMSR)均高于 50dB,封装应力未引发光谱不稳定现象。

图 4 DFB 电流 300mA、SOA 电流 1000mA,不同温度下激射光谱

本文采用延迟自外差法测量激光器线宽。图 5 (a) 为 DFB 电流 400mA、SOA 电流 800mA 时输出光的外差拍频信号,实测波形与洛伦兹线型高度拟合;配套低噪声直流驱动源有效抑制高斯 1/f 噪声。

图 5 (b) 为基底温度 50℃、SOA 电流 800mA 条件下,激光线宽随 DFB 驱动电流变化曲线。当 DFB 电流达到 350mA 及以上时,器件线宽可控制在 200kHz 以内。

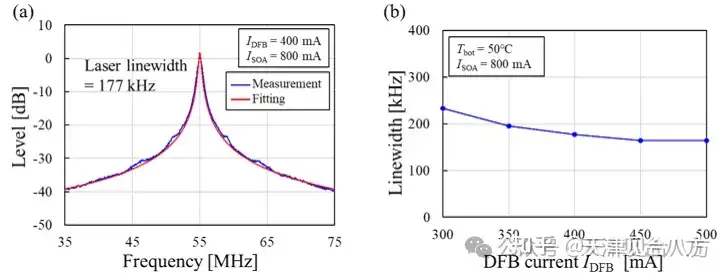

图 5 线宽测试结果

(a) 实测外差拍频信号,通过洛伦兹拟合提取激光线宽,实测线宽 177kHz;(b) 激光线宽随 DFB 驱动电流变化曲线,基底温度 50℃、SOA 电流 800mA

4 结论

本文研制出一款适配 400mW 高功率、窄线宽 集成SOA的DFB 激光器。器件 45℃连续输出功率超 500mW,激光线宽低于 200kHz,适合用于硅光共封装光学(CPO)系统的外置光源。

参考文献

[1] M. Traverso, “Advancement in CPO and Ecosystem,” in Proc. OFC, paper Tu3A.1 (2024).

[2] M. R. Gokhale, et al., “High efficiency high-power uncooled CWDM4 wavelength CW-DFB lasers,” in Proc. OFC, paper M1D.2. (2024).

[3] V. S. Mikhrin et al., “High-performance O-band QD DFB laser for uncooled operation,” in Proc. OFC, paper Th4A.1 (2023).

[4] D. Inoue et al., “A high-power, power-efficient 1.3-μm SOA-integrated DFB laser for CPO applications,” in Proc. OFC, paper M4C.4. (2023).

[5] D. Inoue et al., “High-power and stable operation in 1.31 μm λ/4-shifted DFB laser integrated with semiconductor optical amplifier,” in Proc.

ISLC, paper MC2 (2024).

[6] “External Laser Small Form Factor Pluggable (ELSFP) Implementation Agreement,” OIF-ELSFP-01.0, Aug. 2023.

术语

1. SOA:Semiconductor Optical Amplifier 半导体光放大器

2. DFB:Distributed Feedback Laser 分布式反馈激光器

3. CPO:Co-packaged Optics 共封装光学

4. SMSR:Side Mode Suppression Ratio 边模抑制比

5. Linewidth :激光线宽

6. AlN:Aluminum Nitride 氮化铝(高导热陶瓷基底)

7. TEC:Thermoelectric Cooler 半导体制冷器

8. P-side-down: 倒装

9. P-side-up: 正装

10. CoS:Chip-on-Submount 基底贴装芯片组件

11. CW:Continuous Wave 连续光

12. PCE:Power Conversion Efficiency 光电转换效率

13. Delayed self-heterodyne: 延迟自外差法(线宽标准测试方案)

14. O-band:O 波段,1260–1360nm 通信波段

15. ELSFP:External Laser Small Form Factor Pluggable 小型可插拔外置光源标准

16. SiPh:硅光,通常指硅光芯片
