方案介绍 | 东科全新240W高性能PD快充电源方案

今天为各位读者带来一款东科半导体最新出品的240W高性能PD快充电源方案。

东科半导体240W单C高性能PD快充方案，基于不对称半桥（AHB）拓扑架构，实现原边软开关，将48V/5A功率输出浓缩于紧凑板型之上，满载效率达到95.88%，功率密度达到1.46W/cm³。

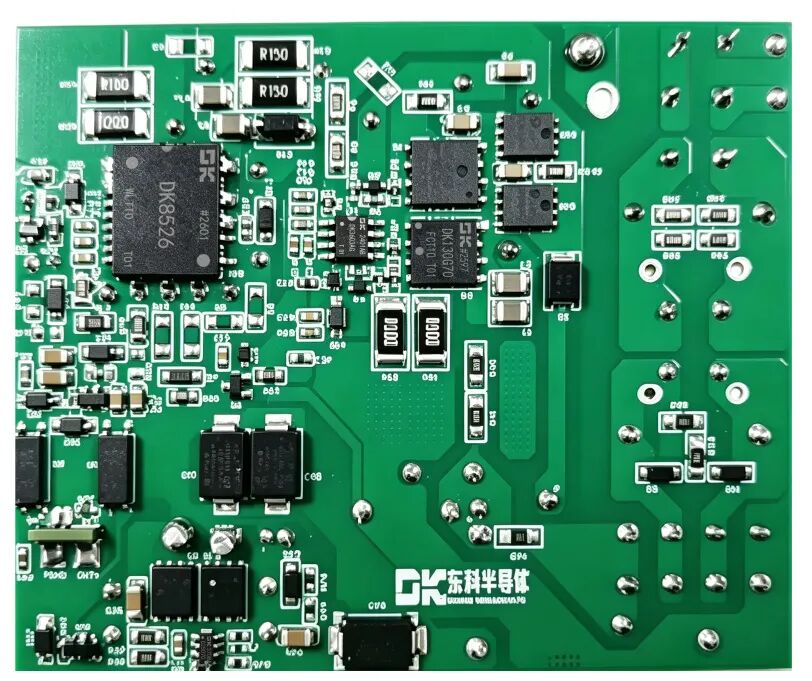

实物样机

方案概述

Part.1

本次推出的240W单C高性能PD快充方案，使用东科四款芯片，包含PFC芯片DK3603AG，内置驱动的GaN功率器件DK130G70，核心AHB芯片DK8526，以及同步整流控制器DK3708A。

DK3603AG是一款临界模式的功率因数校正控制芯片，重载工作在临界导通模式，在负载减轻时无缝切换到断续导通模式。芯片内置软启动、输入欠压保护、输入功率补偿、过温保护、输出欠压过压保护、过流保护等功能。DK3603AG与后级的FLYBACK、AHB、LLC等芯片配合使用，可以实现高效可靠的电源方案，DK3603AG的推荐功率范围为300W以内。

DK130G70内置E-MODE GaN专用驱动，合封了700V/101mΩ氮化镓功率管，搭配PFC控制器DK3603AG，实现高效率，高PF，低谐波。

DK8526采用All-in-One全合封设计，将AHB控制、半桥驱动与两颗氮化镓功率管集成于单一封装，外围元件缩减一半，PCB面积节省50%，调试复杂度显著降低。开关频率最高支持800kHz，待机功耗低于50mW。内置自适应死区时间调节与抖频电路，兼顾效率优化与EMI抑制，助力认证快速通过。

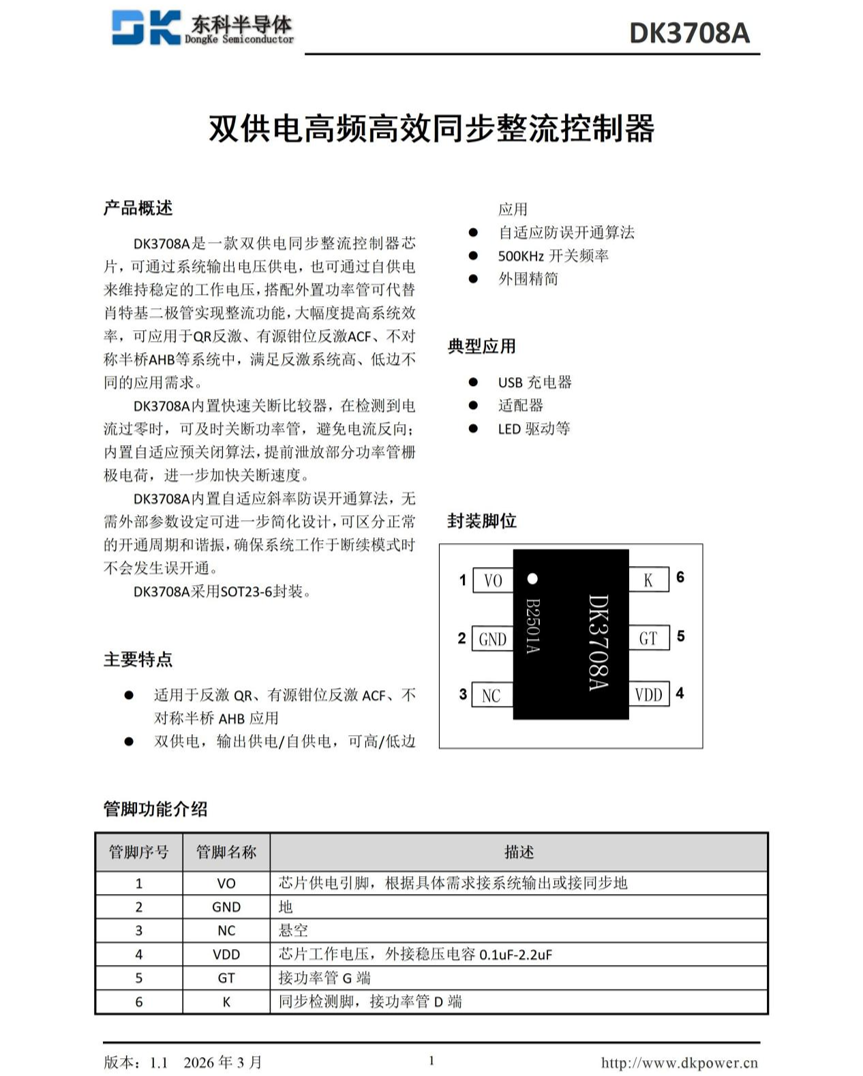

DK3708A是一款双供电同步整流控制器芯片，可通过系统输出电压供电，也可通过自供电来维持稳定的工作电压，搭配外置功率管可代替肖特基二极管实现整流功能，大幅度提高系统效率，可应用于QR反激、有源钳位反激ACF、不对称半桥AHB等系统中，满足反激系统高、低边不同的应用需求。

方案特点

Part.2

输入：90-264VAC 输出：48V5A

峰值效率：95.88%

功率密度：1.46W/cm3

整机待机功耗最高91mW

内置多种保护功能

应用场景

Part.3

这套方案的应用边界，远不止于PD快充。

输出电压段覆盖5V、9V、15V、20V、48V，兼容多电压输出，一个充电头，万物皆可充。

其核心是一颗240W高密度电源内核。通过适配不同外壳与协议，可覆盖以下领域：

家电领域——油烟机、热水器、电视、LED显示屏。高集成度实现整机纤薄化，待机功耗显著降低。

通信领域——POE供电、监控电源、通信基站备电。高可靠性保障系统稳定运行，持续满载不降频。

机器人领域——人形机器人电源、服务机器人电源、工业机器人电源。高功率密度实现电源小型化，适配灵活。

ATX电源领域——笔记本适配器、台式机电源、服务器电源。高效率降低散热需求，整机成本优化。

两轮电动车领域——电动自行车充电器、电动摩托车充电器。高功率密度实现充电器小型化，便携性提升。

照明领域——家居照明、工业照明、户外照明。高效率与高功率密度兼顾，驱动电源更小、更稳定。

从小家电到工业设备，从消费电子到工业级高密度供电，一颗内核覆盖六大场景。东科以实测数据为唯一依据，验证方案真实性能。

内置芯片介绍

Part.4

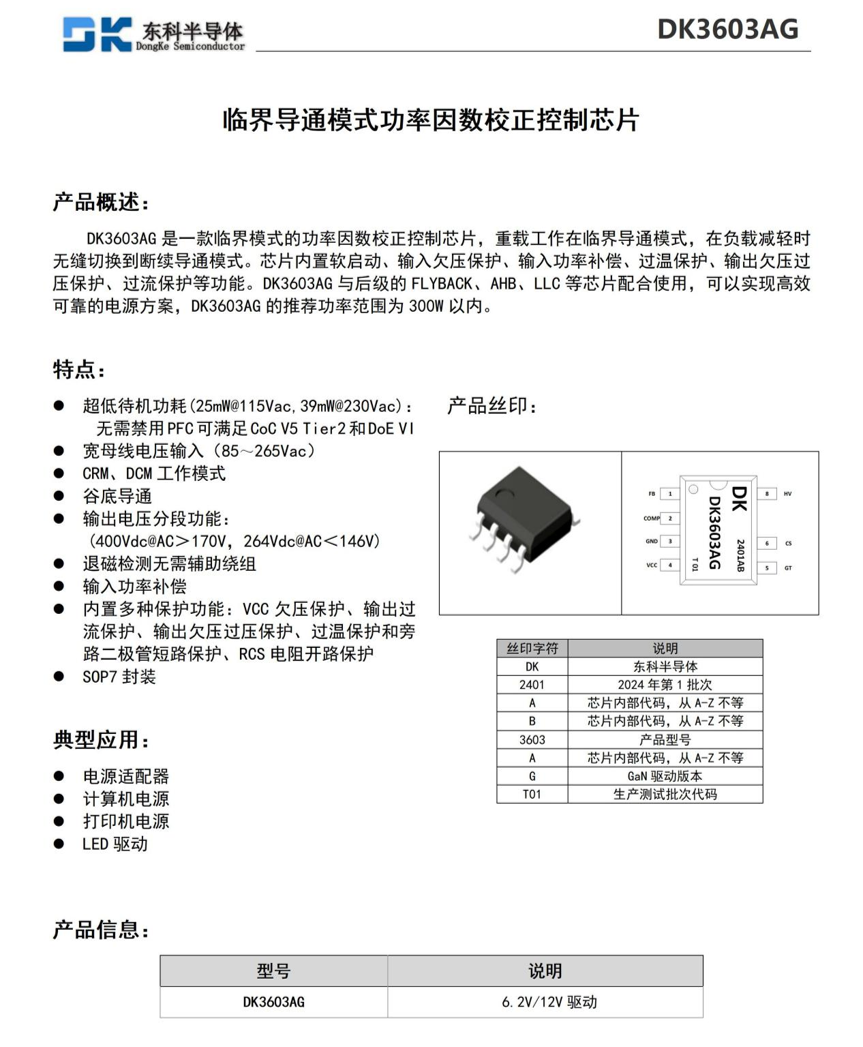

DK3603AG

DK130G70

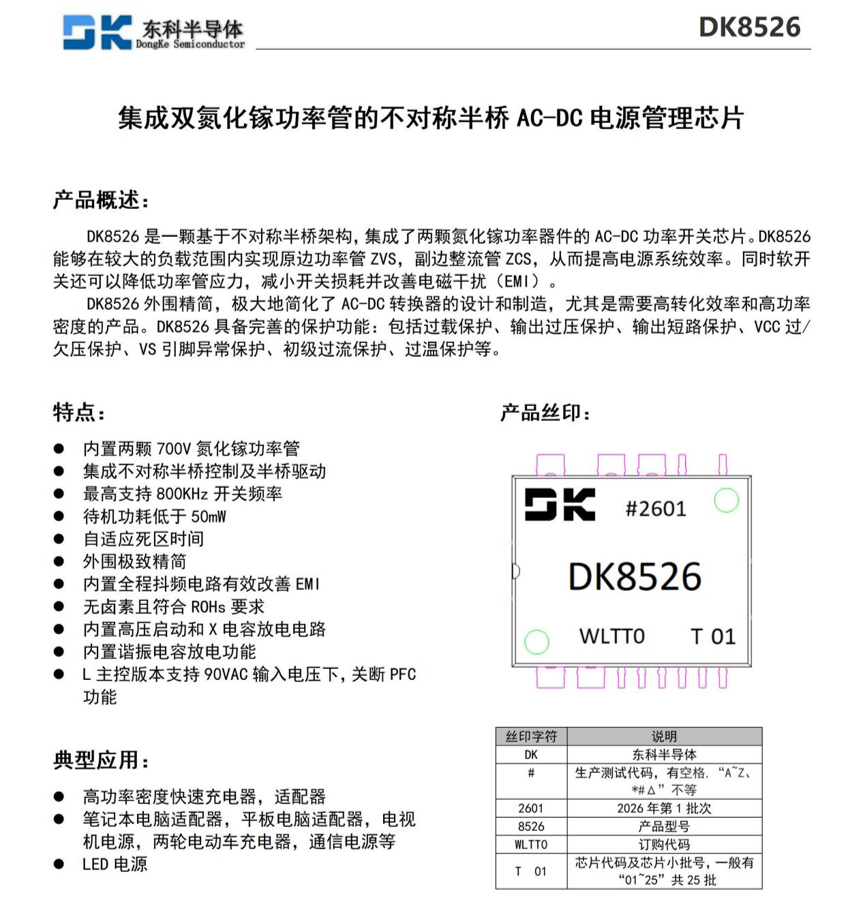

DK8526

DK3708A

实物样机部分测试数据

Part.5

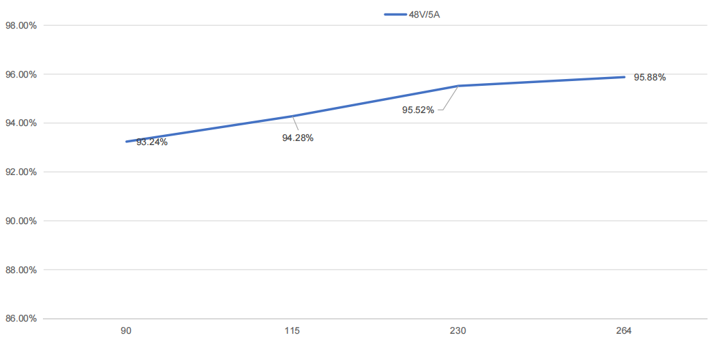

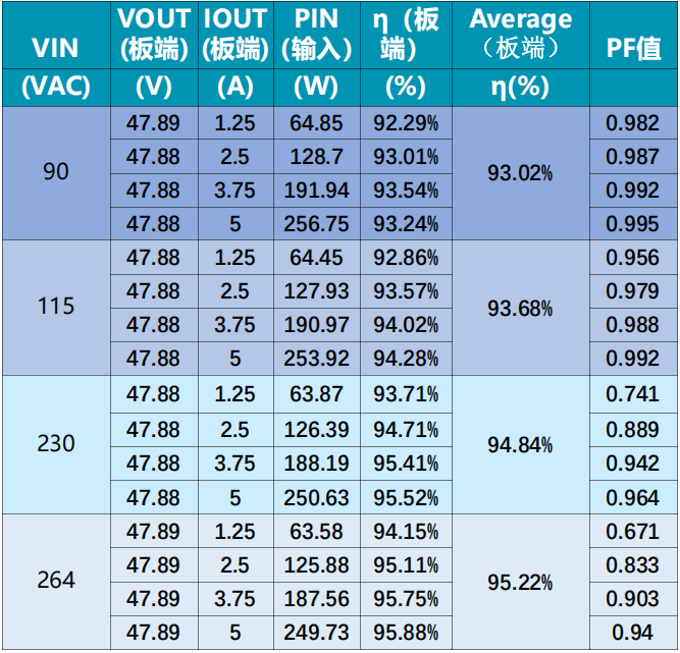

工作效率：

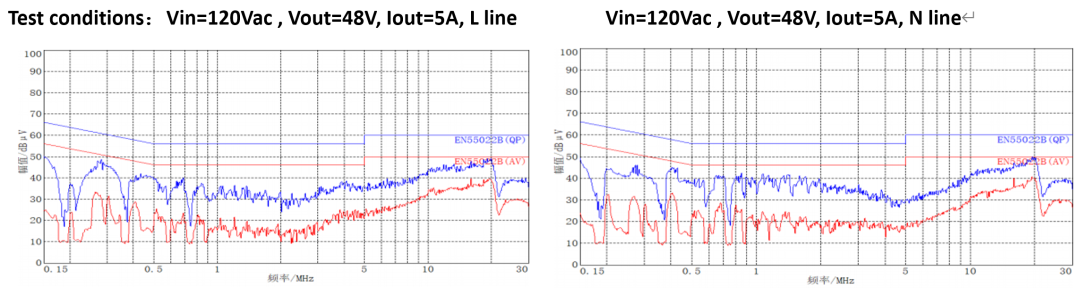

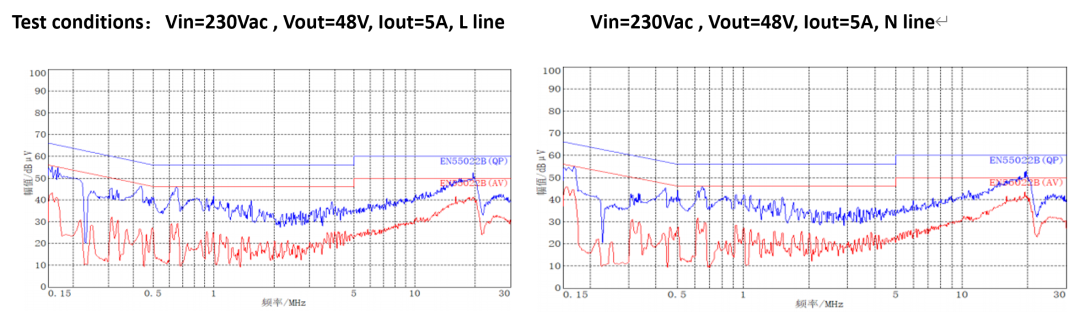

EMC传导测试：

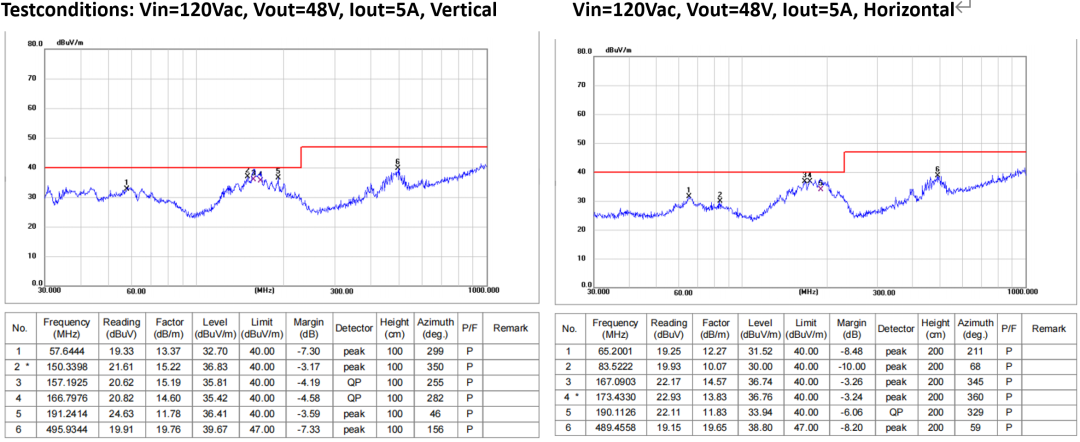

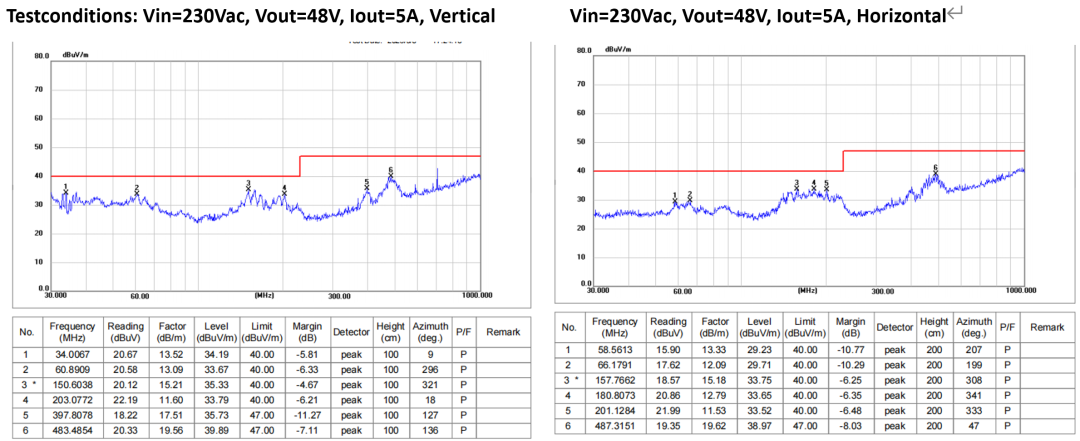

EMC辐射测试：

视频讲解

Part.6

搭配IC:PFC芯片DK3603AG，内置驱动的GaN功率器件DK130G70，核心AHB芯片DK8526，以及同步整流控制器DK3708A。

感谢您对东科半导体的关注，期待与您携手共创未来！
