在嵌入式 Linux 开发中，你是否遇到过这些困惑：
为什么同样一个 GPIO引脚，既能做普通输入输出，又能做 I2C 的 SDA、SPI 的 CS 等功能？
驱动中没写引脚配置代码，芯片却能自动切换引脚功能，底层是怎么实现的？
设备树中pinctrl-0 pinctrl-names这些属性到底有什么用？
这一切的答案，都藏在 Linux 内核的Pinctrl 子系统里。它是管理芯片引脚的 “总管家”，负责引脚的复用配置、电气属性设置，让驱动开发者彻底摆脱 “寄存器操作引脚” 的繁琐。
1 为什么需要 Pinctrl 子系统？
如果没有 Pinctrl 子系统，嵌入式引脚配置全靠 “硬编码”，痛点极其明显：
（1）引脚复用冲突
芯片的引脚资源有限，一个引脚往往对应多种功能（如 GPIO、I2C、UART、SPI）。比如 RK3576 的GPIO2_PB4，支持如下功能复用。
如果驱动直接操作寄存器配置功能，很容易出现 “多个驱动抢占同一引脚” 的冲突。
（2）配置繁琐且易出错
引脚配置不仅要选 “功能”，还要设置电气属性：
上拉 / 下拉电阻（如 I2C 引脚需要上拉）；
驱动能力（如大电流引脚需要增强驱动能力）；
电平标准（如 LVCMOS3.3V、LVDS）。
这些都需要操作复杂的寄存器，不同芯片的寄存器地址还不一样，移植性极差。
（3）驱动与硬件耦合严重
驱动代码中硬编码引脚配置，更换硬件平台或修改引脚时，必须修改驱动代码，违背了 “硬件描述与驱动分离” 的设计思想。
而 Pinctrl 子系统的核心目标，就是解决这些问题：
统一管理引脚：集中处理引脚复用、电气属性配置，避免冲突；
设备树驱动解耦：引脚配置写在设备树中，驱动无需关心硬件细节；
标准化接口：提供统一的内核 API，驱动通过设备树即可获取引脚配置。
2 Pinctrl 的 3 个关键术语
想要理解 Pinctrl，必须先搞懂这 3 个核心概念，否则后续流程会 confusion：
（1）Pin（引脚）
指芯片物理引脚的抽象，每个引脚都有唯一的编号（如 RK3576 的GPIO2_PB4对应引脚编号52）。Pinctrl 子系统通过 “引脚编号” 识别和管理硬件引脚。
（2）Pinmux（引脚复用）
“Pin Multiplexing” 的缩写，核心作用是选择引脚的功能模式。比如：
把GPIO2_PB4配置为 “普通 GPIO 模式”；
把GPIO2_PB4配置为 “UART7_CTSN 模式”；
把GPIO2_PB4配置为 “SPI4_MOSI 模式”。
每个引脚的可用模式，由芯片的 datasheet 明确规定（如瑞芯微提供的 RK3576_PinOut 表格）。
（3）Pinctrl（引脚配置）
“Pin Control” 的缩写，核心作用是设置引脚的电气属性，常见配置包括：
上拉电阻（pull-up）：引脚默认拉高，如 I2C、按键引脚；
下拉电阻（pull-down）：引脚默认拉低，如复位引脚；
驱动能力（drive strength）：引脚输出电流大小，如 LED 引脚需要 10mA 驱动；
电平标准（voltage level）：如 LVCMOS3.3V、LVCMOS1.8V；
slew rate（转换速率）：引脚电平变化的快慢，高频场景需调整。
简单总结：Pinmux 负责 “引脚做什么功能”，Pinctrl 负责 “引脚的电气特性是什么”，两者结合完成引脚的完整配置。
3 Pinctrl 工作流程
Pinctrl 子系统的工作，本质是 “设备树配置 → 内核解析 → 驱动使用” 的流程。
步骤 1：设备树中定义引脚配置
开发者需要在设备树中，为每个设备（如 I2C、SPI、传感器）定义 “引脚复用 + 电气属性”，核心是 3 类节点：
（1）Pinctrl 控制器节点
描述芯片的引脚控制器硬件信息，由芯片厂商在 dtsi 文件中预定义（无需开发者修改）。例如 RK3576 的 rk3576.dtsi（如下图）。
核心作用：告诉内核 “引脚控制器的硬件位置、支持的功能”，内核通过该节点初始化 Pinctrl 驱动。
（2）引脚配置子节点

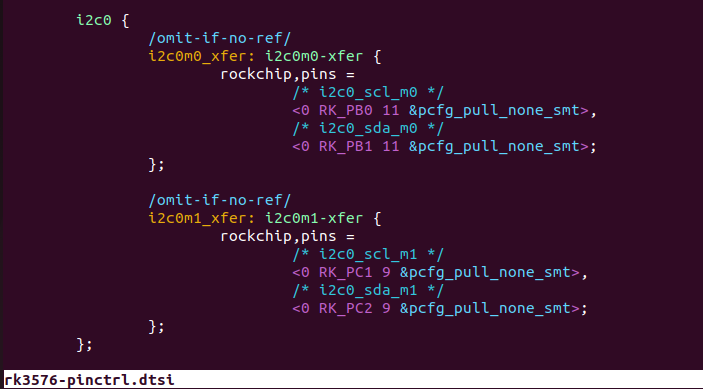

在&pinctrl节点下（rk3576-pinctrl.dtsi），定义具体的引脚配置（复用 + 电气属性），通常以 “功能 + 场景”命名。例如 I2C0 的引脚配置：
（3）设备节点引用引脚配置
在具体设备节点（如 I2C0）中，通过pinctrl-names和pinctrl-0引用上述配置：
步骤 2：内核解析设备树，初始化引脚配置
Linux 内核启动时，Pinctrl 子系统会执行以下操作：
解析&pinctrl控制器节点，加载对应的 Pinctrl 驱动（如drivers/pinctrl/pinctrl-rockchip.c）；
解析引脚配置子节点（如i2c0_default），提取pinmux（功能）和pinconf（电气属性）信息；
检查引脚是否被其他设备占用（避免复用冲突）；
若引脚空闲，通过 Pinctrl 驱动操作寄存器，配置引脚的复用模式和电气属性；
把配置好的引脚与设备节点（如&i2c0）绑定，等待驱动使用。
步骤 3：驱动匹配成功，直接使用配置好的引脚
当设备节点（如&i2c0）与驱动（如 I2C 驱动）匹配成功后，驱动无需再配置引脚 ——Pinctrl 子系统已提前完成所有工作：
I2C 驱动直接通过 I2C 控制器收发数据，SDA/SCL 引脚已被配置为 I2C 功能，且启用了上拉电阻；
传感器驱动通过devm_gpiod_get获取复位引脚时，该引脚已被配置为 GPIO 功能，无需手动设置复用。
这就是为什么驱动中不用写引脚配置代码 ——Pinctrl 子系统已经 “提前打理好一切”。
总结
Pinctrl 子系统的本质是 “内核提供的引脚管理框架”，核心作用是统一处理引脚复用和电气属性配置，实现 “硬件描述与驱动分离”。
关键要点回顾：
3 个核心概念：Pin（引脚）、Pinmux（复用）、Pinconf（配置）；
工作流程：设备树定义配置 → 内核解析初始化 → 驱动直接使用；
开发重点：在设备树中正确定义引脚组、功能、电气属性，并让设备节点引用。
记住：嵌入式 Linux 中，所有引脚的复用和配置，都应该通过 Pinctrl 子系统实现，而非驱动硬编码 —— 这是规范，也是避免踩坑的关键。
