一、项目背景与通讯痛点

自动化设备集成商开发一套非标检测设备,设备同时搭载IO‑Link光电传感器,同时还有两路普通开关量信号(无源DI)。设备上位软件基于TCP开发,希望一套网关同时实现两类信号采集:1)IO‑Link光电传感器,读取IO‑Link过程数据、设备参数:2)普通开关量信号接入网关PIN2、PIN4引脚,作为SIO数字IO采集;

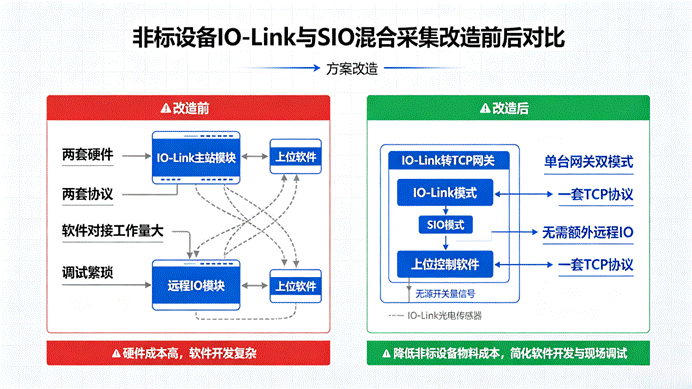

传统方案需要采购独立IO‑Link主站模块外加单独远程IO模块,两套硬件,两套通讯协议,上位软件需要同时对接两套设备,硬件成本高,软件对接工作量大;调试阶段需要频繁切换IO‑Link设备参数,同时监控开关量输入状态。 项目需求:单台设备同时支持IO‑Link总线模式与SIO开关量模式;上位TCP软件既可以读写IO‑Link从站,又可以读写PIN2/PIN4开关量状态;可切换端口工作模式,不需要额外增加远程IO硬件。

二、现场工况与改造需求

网关单通道可切换IO‑Link / SIOIN / SIOOUT三种工作模式;

IO‑Link模式下:读写IO‑Link光电传感器过程数据、Service data参数;

SIO模式:PIN4、PIN2作为开关量输入输出,读取电平状态,可输出控制;

全部功能基于TCP自定义协议,上位软件统一一套报文完成所有交互;

支持查询端口状态、SIO引脚电平,事件记录,方便设备调试排错。


三、系统整体解决方案

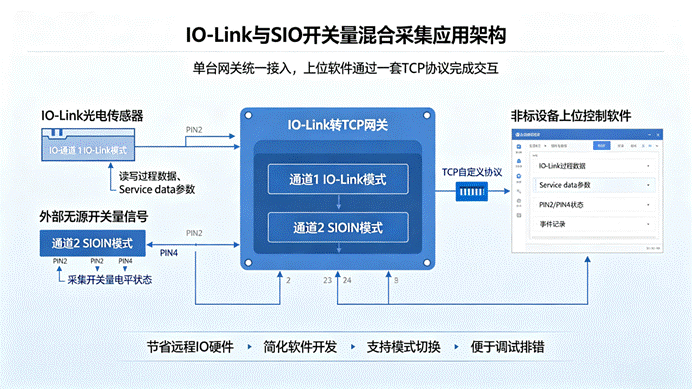

采用IO‑Link转TCP网关,设备通道做混合使用:通道1接入IO‑Link光电传感器设置为IO‑LINK模式;通道2切换为SIOIN模式,PIN2、PIN4接入外部无源开关量信号。

协议调用逻辑:

通过索引1设置端口工作模式:0x20 IOLINK、0x30 SIOIN、0x40 SIOOUT;

索引2获取SIO状态,读取PIN2、PIN4引脚电平;支持写操作设置PIN4输出电平;

IO‑Link通道使用索引5读取输入过程数据;索引7/8读写Service data修改光电传感器参数;

索引9‑41捕获端口通讯异常、SIO电平跳变事件,用于调试分析。

四、现场调试与功能实现

网关上电,上位TCP发送写指令(索引1,子索引1)将通道1设置IO‑Link模式;通道2设置SIOIN输入模式;

通道1:发送索引5报文读取光电传感器输入过程数据;使用索引8写Service data远程修改传感器开关阈值;

通道2:调用索引2读取SIO状态报文,解析bit0 (PIN4)、bit1 (PIN2)电平状态;短接引脚,观察返回报文bit位跟随电平变化;

将通道2切换为SIOOUT模式,通过写索引2设置PIN4输出高/低电平,外接指示灯验证输出动作;

人为断开IO‑Link传感器接线,网关生成事件,读取事件内容,上位软件弹窗提示IO‑Link设备断线;

切换各个模式反复测试,验证模式切换、读写、事件记录功能正常。


五、项目应用成效与价值总结

IO‑Link转TCP网关同时兼顾IO‑Link智能从站采集与普通开关量SIO输入输出,省去额外远程IO硬件,降低非标设备物料成本。上位软件只需要实现一套TCP自定义协议,就可以完成IO‑Link参数配置、过程数据读取、开关量采集输出,同时具备事件排错能力,大幅简化非标自动化设备的软件开发和现场调试工作。适用于非标设备集成、实验室测试台、小型自动化检测装置。
