同样一套线圈、同一个人、同一台仪器，今天测出来K=0.42，明天变成0.36；你以为是线圈批次波动，实际上多半是“环境”和“校准”在悄悄改答案。
K值测量这件事，最怕的不是你不会按按钮，而是你搭了一个看起来很专业、其实不可复现的测试环境：线圈位置飘一点、金属靠近一点、扫频参数换一点，结果就像在沙滩上画图——你画得越认真，潮水来得越快。
这篇只讲一件事：无线充接收线圈K值测量里，测试环境怎么搭、设备怎么校准，才能让K值“可比、可复现、可解释”。
先把话说清：你测的“K”，到底是哪个K？
很多团队说的“K值”，在日常工程里通常指的是发射线圈（Tx）与接收线圈（Rx）之间的耦合强弱，用一个0到1之间的数来描述：越接近1，耦合越强；越接近0，耦合越弱。它不是材料常数，也不是线圈“自带”的固定属性——它强烈依赖于距离、偏移、角度、周边金属与磁性材料、甚至夹具结构。
你可以把它理解成一句话：
K不是线圈的“身份证”，更像是线圈在某个姿势、某个环境下的“合影效果”。
工程测量里最常见的关系是：
- 互感：( M )
- 自感：( L_1 )、( L_2 )
- 耦合系数：( k = \dfrac{M}{\sqrt{L_1 L_2}} )
所以，当你发现“测出来的K值忽高忽低”，别急着怀疑线圈一致性，先问三件事：
1）你测到的M稳定吗？
2）你测到的L1、L2稳定吗？
3）你每次测量时的环境，真的同一个吗？
真正的坑，就藏在“环境”和“校准”里。
一、测试环境搭建：先把“变量”关进笼子里
K值测量的目标不是测出一个“漂亮的数字”，而是把影响耦合的变量固定住，让这个数字具有工程意义：可对比、可追溯、可复现。
1）空间与台面：别让金属当“第三个线圈”
无线充的磁场对金属极其敏感。你在金属台面上搭夹具、旁边放个工具箱、甚至示波器探头的地夹绕了一圈，都可能在某些频段引入额外涡流路径，让等效参数漂移。
建议把环境做成“干净、可控、可记录”：
- 台面优先用非金属材料（木板、亚克力、工程塑料等）
- 线圈周围一定范围内（比如几十厘米）尽量不要出现大块金属
- 必须用金属固定件时，把它的位置、尺寸、距离写进测试条件里，并保持一致
你会发现：当你把周边金属清掉，K值不一定变大，但会明显变“安静”。
2）夹具与定位：位置误差就是K值误差
K值对位置特别敏感，尤其在接近临界对准时，一个毫米级的偏差就能把耦合拉出明显差距。更致命的是：你以为你每次都“对准了”，其实你对准的是视觉中心，不是磁中心。
搭夹具时要考虑三件事：
- 平面同轴：Tx与Rx中心对齐（X/Y偏移可控、可读数）
- 间隙可控：Z向距离要能稳定重复（用限位块/垫片，而不是“凭手感压下去”）
- 角度可控：倾斜角是K值的隐形杀手（尤其小线圈与大线圈组合时）
如果你想把测量做得“像工程”，最好让夹具具备可量化的调节与读数能力：
X/Y位移刻度、Z向垫片规格、角度限位或量角结构。哪怕是简易版本，也比“手摆线圈”强太多。
3）磁性材料与屏蔽件：要么全带，要么全不带
很多接收线圈带磁片、铁氧体片、屏蔽层或后盖结构。问题是：你测K时到底算不算这些？
答案是：取决于你要服务的目标。
- 若目标是评估“线圈+磁片+堆叠结构”的真实耦合能力，就必须把堆叠做全，并把材料型号、厚度、贴合方式固定下来。
- 若目标是评估“裸线圈本体一致性”，那就都不要带，环境越简越好。
最怕的是：这次带了磁片，那次少了一层胶；这次后面靠着金属治具，那次悬空。你会得到一堆无法解释的K值分布，然后在会议室里吵两天。
4）温度与时间：别让热漂把你骗了
线圈铜阻随温度变化，磁材也可能随温度改变特性；测试时间长、功率激励强时，参数会慢慢漂。
建议：
- 测量尽量在稳定温度下进行（至少记录环境温度）
- 同一批样品测量节奏一致（放置时间、测量时长一致）
- 如果要做扫频或多次采样，最好先“预热/稳定”再开始记录

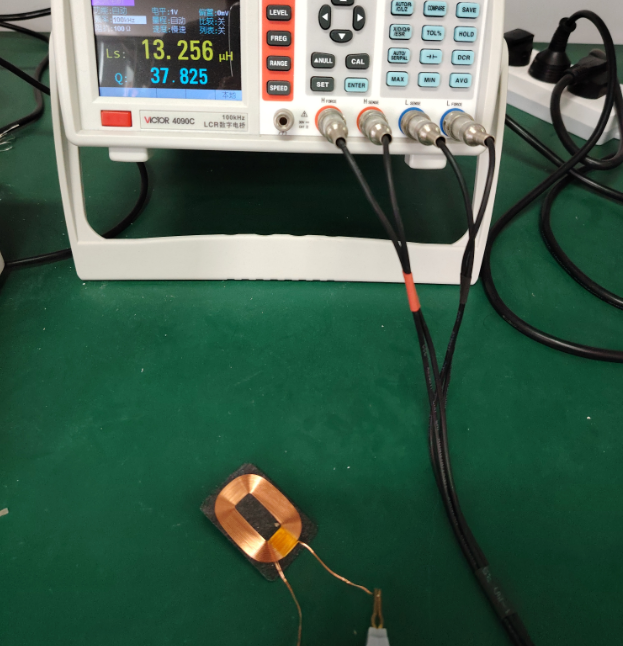

无线充接收线圈K值测量
二、设备选择与校准：不校准，仪器只是“高级猜测器”
K值测量常见的路径大致有两类：
1）用LCR表/阻抗分析仪测L与M，再算k
2）用网络分析/频域手段在特定频段拟合等效参数
无论哪条路，核心都绕不开：校准。
1）你校准的不是仪器，是“仪器+夹具+连线”
很多人校准只在仪器面板里点一下“open/short”，然后把长线、夹具、探针一接就开始测，结果把夹具和连线的寄生电感/电容/电阻全当成线圈的一部分。
正确思路是：测量参考面要尽量推到靠近线圈端子的位置。
- 连线越短越好，结构尽量固定
- 夹具要稳定、可重复插拔
- 校准要在“真实测量配置”下完成，而不是空着夹具校准
你要记住一句话：
你测的不是线圈，而是“线圈 + 你给它接上的一切”。
2）Open/Short/Load：别把流程当形式
若设备支持（尤其阻抗分析类），建议按规范做开路/短路/负载校准，至少保证：
- 低阻抗端短路真实可靠（不是“夹一下看起来短了”）
- 开路时夹具保持与测量一致的状态（别拆掉再校）
- 负载标准件要有可追溯性（哪怕是内部标准，也要固定编号与周期复核）
校准完成后，别急着测样品，先做“自检”：
- 测一个已知电感/标准件，看结果是否在可接受误差内
- 改变一次拆装，重复测标准件，看重复性是否稳定
如果你的标准件重复性都不稳定，那你后面测的K值再精确也只是幻觉。
3）频率点与扫频范围：K不是“随便挑个频点”的
无线充系统工作频段通常在一定范围内（不同协议、不同设计略有差异）。K值严格来说可能随频率变化（寄生参数、磁材损耗、耦合路径变化都会带来频率相关性）。
因此你需要先明确：你要的K值是——
- 工作频点的K（对系统最直接）
- 某个标准频点的K（用于比较与规范）
- 扫频得到的K曲线/统计特征（用于诊断问题）
建议建立团队统一规则：频点/扫频范围/扫频步进/激励幅值都要固定写进测试SOP。否则不同工程师“各测各的”，数据永远合不起来。
4）激励幅值：小信号测量别被“压饱和”
如果激励太大，某些磁性材料可能进入不同工作区间，等效参数会变；激励太小则可能信噪比差，读数抖动。
实践里你至少要做到：
- 固定激励幅值，并在报告中记录
- 对比两三个幅值做一次敏感性验证：如果K对幅值特别敏感，说明你的测试/结构可能已经进入非线性或噪声主导区，需要重新设定测量策略
三、把“可复现”做成制度：记录比技巧更重要
你会发现，K值测量做到后面，拼的不是谁更会调仪器，而是谁更会“把条件写死”。
建议你的测试记录至少包含这些字段（不复杂，但很关键）：
- Tx/Rx线圈型号、批次、堆叠结构（磁片/屏蔽/胶层）
- 对准方式：X/Y偏移、Z距离、角度
- 夹具照片或结构描述（最好有版本号）
- 测试台面与周边材料说明（是否存在金属件、距离）
- 设备型号、固件版本、校准方式与校准时间
- 测试频点/扫频范围、激励幅值、采样次数
- 标准样品/标准件对比结果（用于证明系统“今天是正常的”）
这套东西一旦建立起来，你的K值才真正变成“工程语言”，能用来做：
- 供应商来料一致性评估
- 线圈结构迭代对比（改一层磁片到底提升多少）
- 对准容差分析（偏移多少性能开始明显变差）
- 量产测试的可追溯与争议裁决
很多人想要一个“标准答案”的K值，但无线充最现实的答案是：
K值只有在被固定的环境里才有意义。
把环境搭对、把校准做实，你就不再需要靠“感觉”解释数据；你会开始相信自己的测量，也能让别人相信你的结论。
