01简介
中微爱芯推出的AiP33620A高亮恒流LED驱动电路，是一款10段6位的点阵驱动，专为高亮度点阵显示打造，点阵大小可灵活设置，为高亮显示的面板设计提供选择。
02产品优势
优化恒流输出架构，LED亮度显著提升：本电路经过优化后，亮度大幅提升，单颗LED平均电流可达5mA，直面强光环境无压力
精准恒流，亮度均匀：恒流精准控制，亮度不受电压波动影响，多屏幕一致性高
单点256级PWM独立调光，高亮档位可调，既能拉满亮度，也可细腻做呼吸/流光灯效
统一两线通信，支持高达1MHZ的通信速率，软件复用性强
封装类型丰富
03主要特点
典型工作电压：4.5V~5.5V
采用类IIC通信方式，支持高达1MHz的通信频率
最大可控60颗LED
最大恒流输出30mA
全局32级恒流调节
单点256级PWM调光
内置消隐电路
SCLK、DIN通信端口内置10KΩ上拉电阻
封装形式：
SOP20/SSOP20/TSSOP20/ETSSOP20/QFN20(3*3)
04功能框图
05引脚排列图

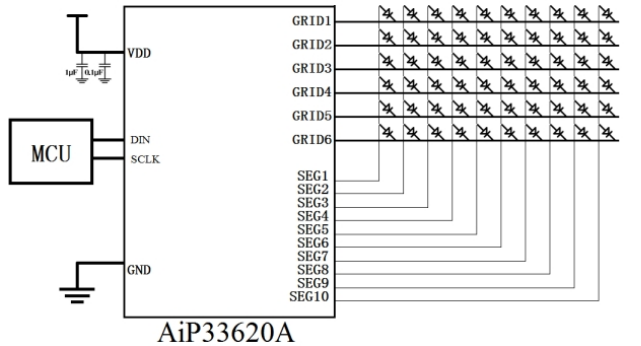

06典型应用图

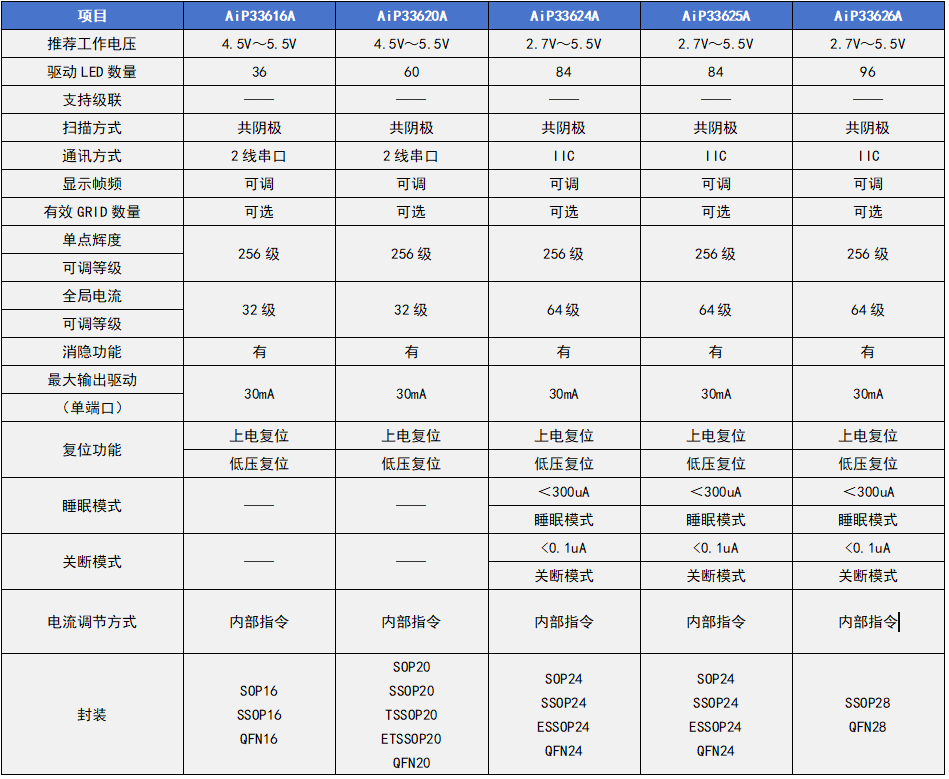

07产品对比
与AiP33620相比，AiP33620A是在其基础上进行优化升级的，两者功能指令基本一致；点阵大小略微缩减，但单颗LED平均电流大幅提升，更适合对有高亮需求的显示面板，同时封装也更加丰富。
08应用领域
在家电、锂电便携设备、仪器仪表等领域可以适用于以下场景：
1、家电高亮显示面板
2、工业仪表、储能设备面板
3、锂电驱动长续航设备LED面板驱动
4、锂电小功率LED照明可变光源驱动
09结语
AiP33620A高亮恒流LED驱动电路，针对高亮显示需求优化驱动能力，突破常规点阵亮度瓶颈。在稳定恒流、亮度一致性、独立辉度调节上兼顾性能，点阵规格灵活设置，简化硬件设计，助力产品打造强光下依然出众的高亮显示效果。
如需了解更多产品资讯或获取技术支持，请联系我司授权代理商或销售工程师。
