别墅光储系统中电能表的连接方式
随着可再生能源的快速发展，别墅光储系统作为一种集光伏发电与储能技术于一体的绿色能源解决方案，正逐渐受到越来越多别墅业主的青睐。该系统不仅能够有效利用太阳能资源，减少对传统电网的依赖，还能在停电时提供应急电力支持，提升居住的舒适性和安全性。而在别墅光储系统的运行管理中，电能表作为计量电能的关键设备，其连接方式直接关系到系统的计量准确性、运行效率以及安全性。
一、 别墅户用光储项目电能计量
1.1 电能计量方案
传统户储一体系统主要聚焦于独栋住宅用户群体。这类系统功率较大，对长期稳定运行的要求极高，通常作为家庭能源的核心枢纽，兼具基础电力保障与电费优化两大关键功能。
别墅阳台光储场景，选择 WiFi 电表方案主要是因为别墅户型结构相对简单，防逆流表与逆变器的位置便于确定，且能够确保有稳定可用的 WiFi 信号。

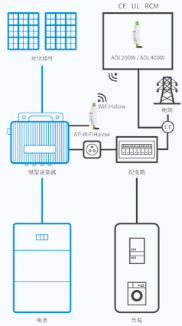

而对于既没有 WiFi 覆盖（或 WiFi 覆盖效果不佳），又不愿采用成本较高的 485 布线方案的情况，就需要一种具备稳定、可靠、操作简单等特性的点对点透传方案——WIFIhalow通讯模块组合方案，技术主要应用于欧洲和澳洲地区，目前由于国内频段限制，该技术在国内无法使用。
1.2 电能计量装置
ADL200W/ADL400W系列外置互感器双回路无线电能表，是主要针对于光伏并网系统、微逆系统、储能系统、交流耦合系统等新能源发电系统而设计的一款智能仪表，产品具有精度高、体积小、响应速度快、安装方便等优点。
可以对实时功率等电力参数进行监测计量，支持 Modbus-TCP、http 等协议，通过 Wi-Fi、Lora 通讯方式与逆变器或者能量管理系统（EMS）进行通讯，实现防逆流、调节发电量、电池充放电等功能。可双向计量，实现户用分布式光伏能量管理。
二、 电表安装及接线指导

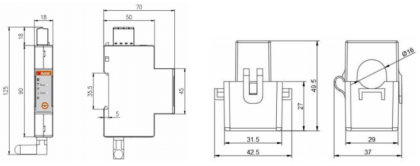

2.1 电表及配套互感器外形尺寸

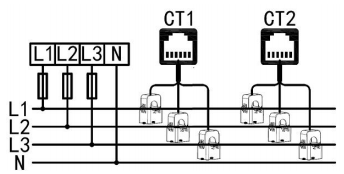

2.2 电流电压接线图
单相电表只需要接 A 相；
ADL-CT/-1-只需要接 CT1；
出于安全考虑，在电压输入端需接入额定电流 5A 的保险丝；
接线之前确保设备处于断电状态；
ADL200W-CT/--的每组 CT 仅有一相的互感器，ADL400W-CT/--的每组 CT 有 3 相的互感器。
三、 产品优势总结
结构精巧紧凑：采用1P规格、18mm标准导轨式设计，灵活适配一路单相、两路单相、一路三相、两路三相这四种不同的应用场景，满足多样化需求。
无线通讯便捷：全面支持Lora和WiFi两种通讯方式，实现高效稳定的数据传输。
插拔式电压端子设计：电压端子插拔轻松，便于安装操作；端子接线采用按压式固定方式，有效降低接线难度，大幅提升安装效率。
接线自适应智能调整：具备接线诊断功能，能够精准识别异常接线状况；可与逆变器协同工作，实现CT失效诊断、电压电流错相自动调整以及电流反向调整。
电参量极速更新：电参量更新速度极快，仅需50ms即可完成更新。

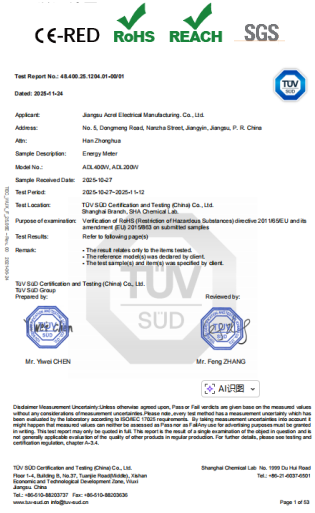

认证完备全面：拥有CE-RED、ROHS、REACH、SGS等多项产品认证。
结语：
在别墅光储系统中，智能电能表已从单纯的计量工具进化为能源管理的核心枢纽。它通过实时数据采集、智能策略执行与设备联动，不仅提升了系统的安全性与经济性，更推动了住宅能源从“被动消费”向“主动运营”的转变。
未来，随着电力仪表技术与物联网技术的深度融合，智能电能表将进一步赋能别墅光储系统，实现更精准的发电预测、更灵活的储能调度以及更低碳的用电模式。对于追求品质与可持续生活的别墅用户而言，选择一款适配自身需求的智能电能表，无疑是构建智慧能源生态的关键一步。
