概述
WT9932S3-Nano 采用了 ESP32-S3R8 为主芯片，兼容 Arduino Nano ESP32，适用于物联网或 MicroPython 等应用，外形小巧，性能强大，适合嵌入到独立项目中。
特性
采用 ESP32-S3R8 为主芯片，搭载高性能 Xtensa 32 位 LX7 双核处理器，主频高达 240MHz
集成 512kB RAM、384kB ROM、8MB PSRAM、16MB Flash 存储器
集成 2.4GHz Wi-Fi 和低功耗蓝牙 (Bluetooth LE) 无线通信，具有优越的射频性能
支持在 Arduino 和 MicroPython 编程之间无缝切换，使用更灵活
兼容 Arduino IoT Cloud，使用 Arduino 物联网云应用程序从任何地方监控和控制用户项目
支持 HID，通过 USB 模拟人机接口设备 (如键盘或鼠标)，与计算机交互更方便
硬件规格
1
系统框图
图-1 系统框图
2

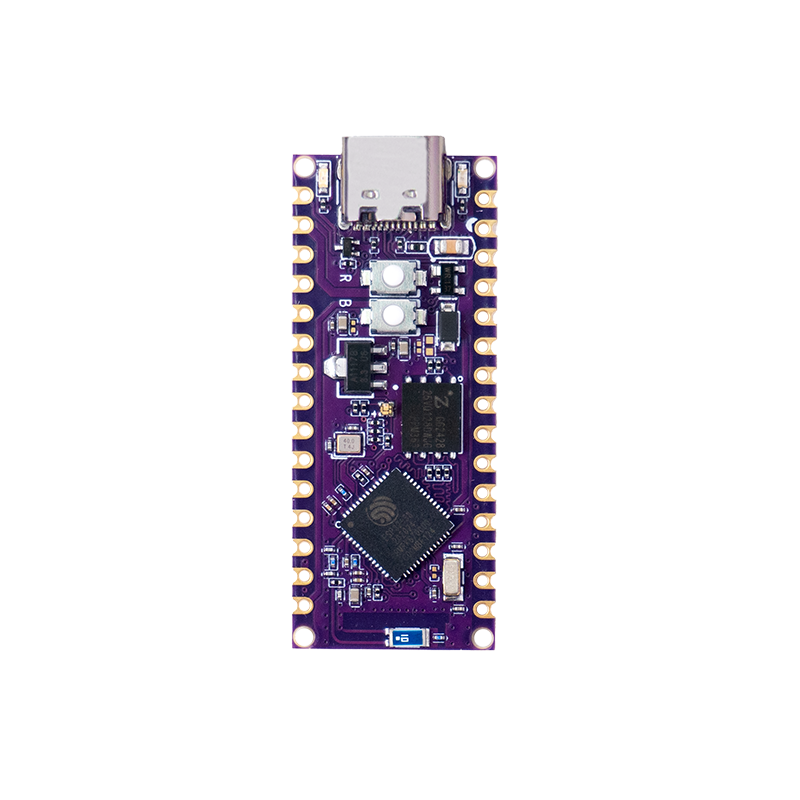

实物图
图-2 产品实物图
3

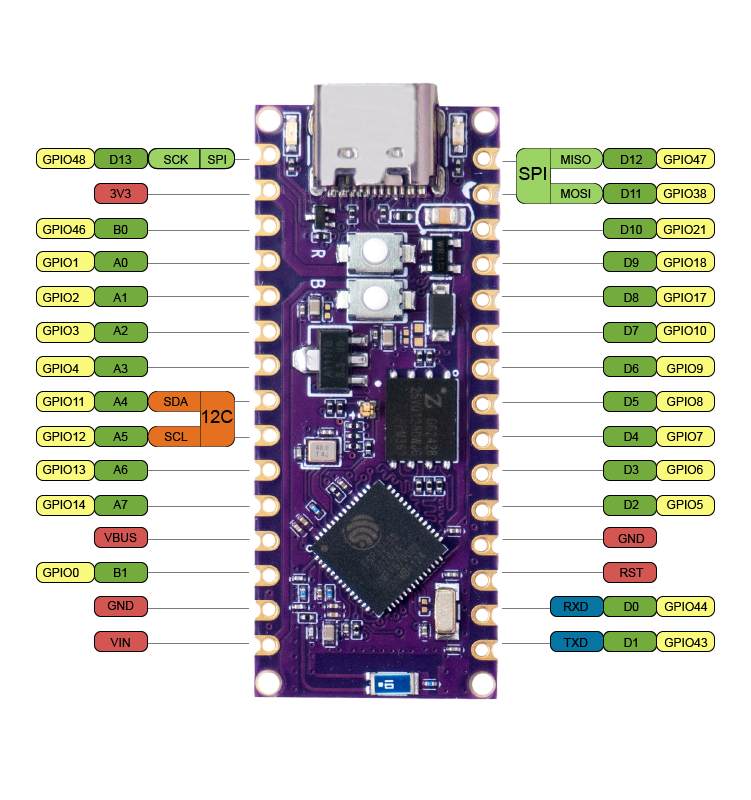

引脚描述
4
电源特性
01
供电电压
模块的供电电压可选用 5V 或 3V3，二者只能选择其一。
02
供电模式
用户可根据需求自由选择：
①通孔（焊接排针）：
采用杜邦线连接的方式供电；
采用面包板连接的方式供电；
②半焊盘（直接焊接在板卡）：用户板卡供电。
使用说明
1
上电说明
若采用杜邦线的方式：找到 3V3 或 5V 电源输入口，连接对应的电压，Type-C接口旁绿色指示灯亮起，表示上电成功。
2
指示灯说明
Type-C接口旁绿色指示灯：电源指示灯，上电正常，灯亮；
RGB灯：按住BOOT按键上电，RGB灯显示绿色表示进入boot模式。
3
使用方式说明
三种使用方式，用户可根据需求，自行选择：
①通孔（焊接排针）：使用杜邦线连接；
②通孔（焊接排针）：放在面包板上使用；
③半孔焊盘：用户可直接将模块焊接在自己的板卡上。

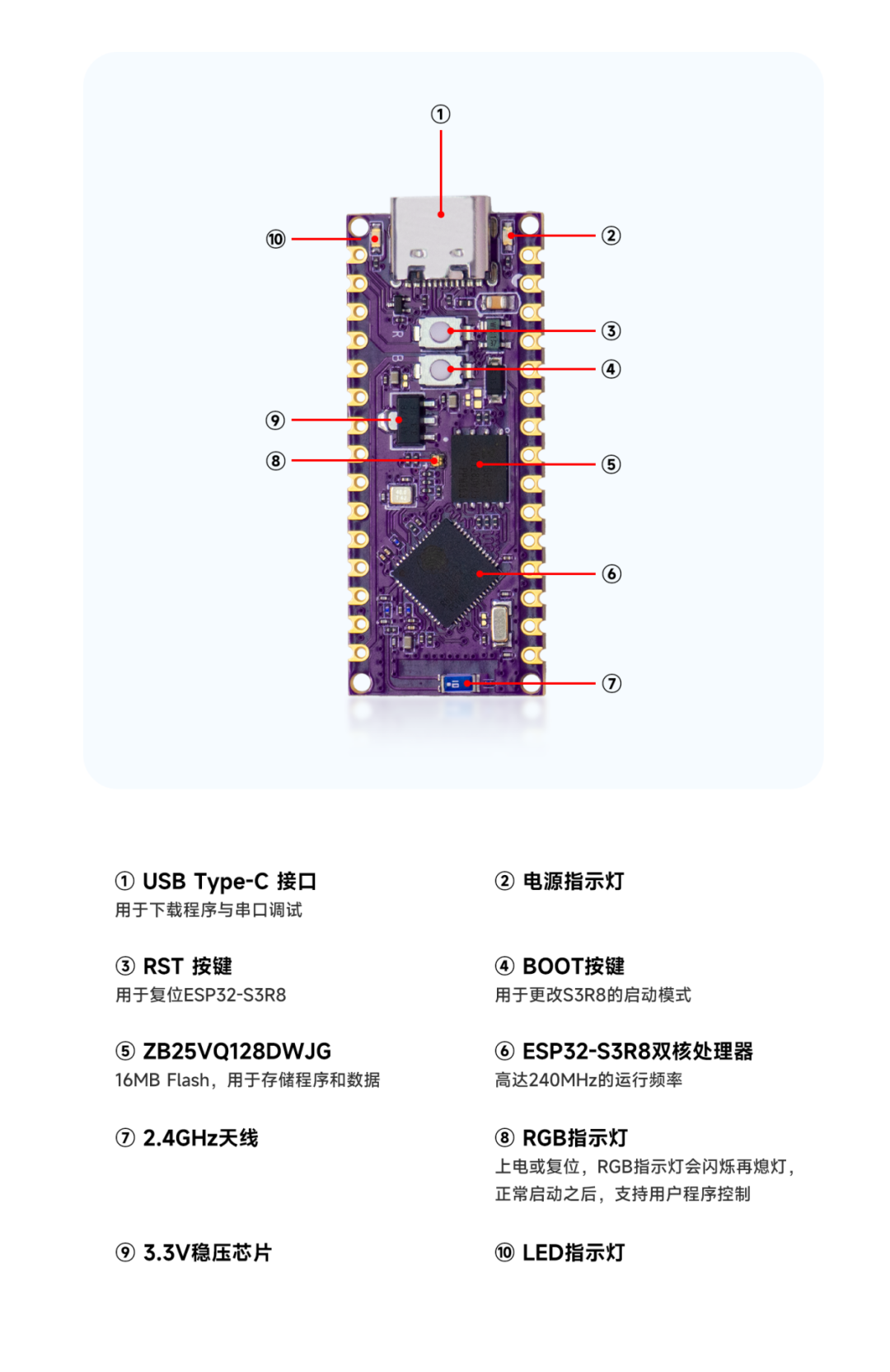

资源简介
应用案例
1
大棚监测系统
2
控制电机
3
单色LED灯控制
