在Rockchip RK3576平台的Android定制框架中，RkAi子系统是核心的AI能力扩展模块。本文将从架构设计、文件职责、启动流程、接口设计等维度，完整拆解RkAi子系统的实现逻辑，帮你吃透Rockchip定制Android框架的核心思路。
思维导图
先通过一张思维导图快速把握RkAi子系统的整体结构：
1.前置知识
想要理解RkAi子系统，首先要掌握两个基础前提：Android标准Binder Service框架，以及Rockchip框架定制的通用惯例。
1.1 Android的Binder Service框架
当Android系统需要向上层App提供新能力时，通常遵循固定的跨进程通信模式：
AIDL定义接口 → 编译生成BinderStub/Proxy ↓客户端(Proxy) ←BinderIPC→ 服务端(Stub)
•AIDL：定义跨进程通信的接口，是Binder通信的“契约”；
•Binder：Android特有的IPC机制，比Linux Socket效率更高；
•Stub：服务端实现，继承自AIDL生成的骨架类；
•Proxy：客户端代理，封装Binder调用的底层细节。
1.2 Rockchip的框架定制惯例
RK平台在Android框架层的定制有一套固定模式，避免与原生框架冲突且便于维护：
1.在vendor/rockchip/platform/frameworks/base/下创建RK特有Java/AIDL文件；
2.通过Android.bp的appendTo机制，将定制代码注入原生framework编译流程；
3.在SystemServer中注册为独立服务，通过ServiceManager对外暴露；
4.RK特有服务名以rk前缀命名，如rkai_management。
2.文件结构与职责
RkAi子系统的代码分布在App侧、Server侧、Native侧三个维度，每个文件都有明确的职责分工。
2.1文件全景
2.2每个文件的具体职责
| 文件 | 角色 |
| RKContext.java | 定义服务名常量，如rkai_management |
| RKFeatureManager.java | 定义feature名称，如rockchip.software.ai |
| RkAiData.java + .aidl | 消息数据载体，type + Bundle结构 |
| IOnRkAiListener.aidl | oneway回调接口 |
| IRkAiManagerService.aidl | 服务端接口：添加/移除监听、发送消息 |
| RkAiManager.java | 客户端核心，应用通过它调用服务 |
| RkAiManagerService.java | 服务端核心，处理Binder请求 |
| RockchipSystemService.java | SystemServer中注册服务 |
| onload.cpp | JNI函数注册入口 |
| com_android_server_RkAiManagerService.cpp | JNI实现，桥接AudioSystem |
3.注册与启动流程
RkAi服务并非开机必启，而是基于设备能力的条件启动，且启动过程分为两个关键阶段。
3.1条件启动
RkAi服务依赖Android的PackageManagerhasSystemFeature机制，只有设备声明了指定feature才会启动：
// RockchipSystemService.javaif(mPackageManager.hasSystemFeature(FEATURE_ROCKCHIP_AI)) { ServiceManager.addService(PLATFORM_AI_MANAGEMENT, newRkAiManagerService(context));}
其中FEATURE_ROCKCHIP_AI对应rockchip.software.ai，这个feature通常在设备的device.mk或frameworks/base/core/res/res/values/config.xml中声明。

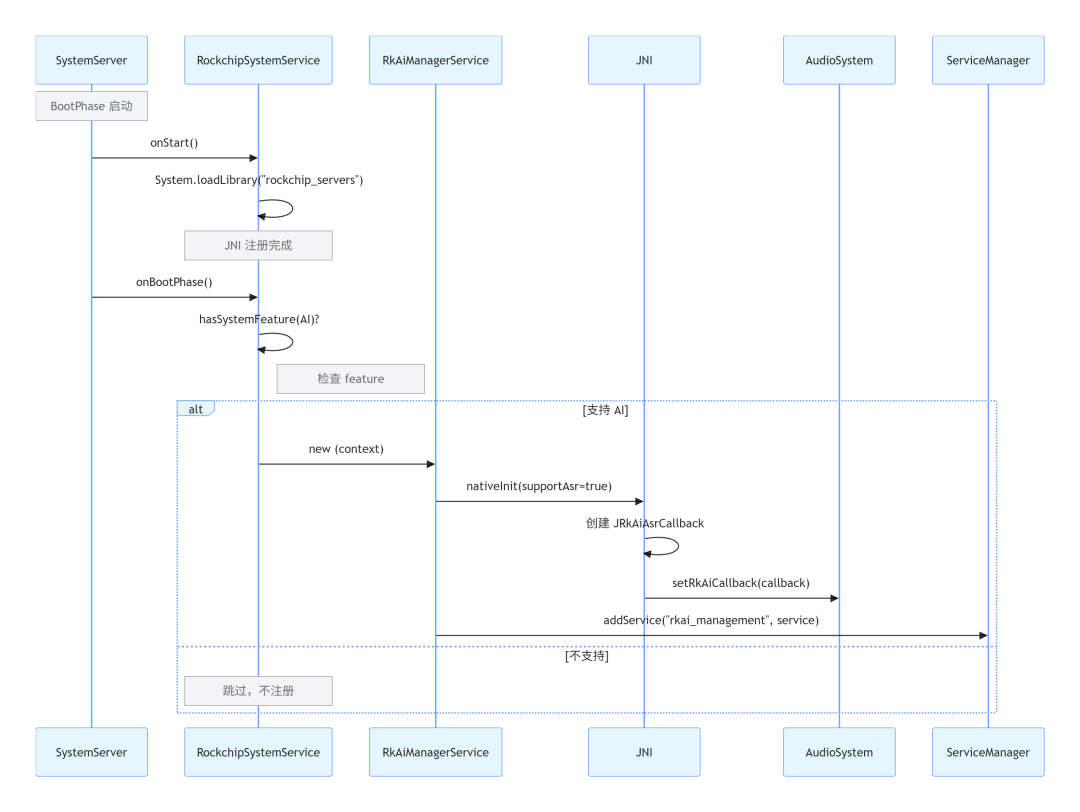

3.2完整启动序列
3.3为什么分两个阶段？
onStart()和onBootPhase()是Android SystemService的两个核心生命周期方法，分工明确：
•onStart()：加载Native库librockchip_servers.so，触发JNI_OnLoad注册所有JNI函数，为后续Native层调用做准备；
•onBootPhase()：此时PackageManager已就绪，才能调用hasSystemFeature()判断设备能力，避免提前调用导致的空指针或功能判断错误。
这种设计能有效避免Native库未加载时调用JNI方法引发的崩溃。
4. AIDL接口设计
AIDL是RkAi跨进程通信的核心，包含服务端接口、回调接口、数据载体三类关键定义。
4.1服务端接口：IRkAiManagerService
interfaceIRkAiManagerService{ voidaddListener(inIOnRkAiListener listener, String callingPackage, ...); voidremoveListener(inIOnRkAiListener listener, String callingPackage, ...); voidsendRkAiMsg(inRkAiData data, String callingPackage, ...);}
三个核心方法职责清晰：
•addListener/removeListener：注册/注销回调监听；
•sendRkAiMsg：实现App向Service发送AI消息。
注意：每个方法都携带callingPackage、attributionTag、userId、deviceId四个参数（Android 14+安全规范），但当前服务端未对callingPackage做权限校验，是可加固的优化点；另外，RkAiManager构造时若服务未注册（如开机未完成），mService会为null，后续调用会触发空指针，当前代码无重试/重连机制。
4.2回调接口：IOnRkAiListener
onewayinterfaceIOnRkAiListener{ voiddispatchRkAiListener(inRkAiData data);}
这里的关键设计是oneway关键字，它决定了回调的通信模式：
为什么回调要用oneway？
ASR（语音识别）数据是高频、实时的，同步回调会导致：
1.服务端广播时被最慢的listener阻塞；
2.产生反压，影响AudioFlinger的音频处理；
3.大概率丢失语音数据。
oneway能保证“发了就返回”，服务端无需等待App处理完成，适配高频实时的ASR数据场景。
4.3数据载体：RkAiData
publicclassRkAiDataimplementsParcelable{ privateintmType; // 消息类型：LLM=1, ASR=2 privateBundle mInfo; // 消息内容，随类型变化 // LLM 消息携带： // "select_text" → 选中文本 // "context_text" → 上下文文本 // ASR 消息携带： // "asr_buffer" → short[] 音频数据 // "asr_buffer_len" → 数据长度}
这种设计类似Android的Intent：通过类型+ Bundle的组合实现灵活的载荷封装，无需为每个消息类型定义独立的Parcelable类，降低维护成本。
提示：类型常量和Bundle key（如EXTRA_ASR_BUFFER）的实际定义在RkAiManager.java中，RkAiData仅负责序列化/反序列化。
5.客户端API设计：RkAiManager
RkAiManager是App侧调用RkAi服务的唯一入口，封装了Binder连接、监听器管理等核心逻辑。
5.1 Binder连接
publicRkAiManager(Context context){ IBinderiBinder=ServiceManager.getService("rkai_management"); if(iBinder ==null) { Log.e(TAG,"Unable to connect to RkAiManager service"); }else{ mService = IRkAiManagerService.Stub.asInterface(iBinder); }}
这是Android获取SystemService的典型方式：通过ServiceManager.getService()获取服务的Binder引用，再转换为AIDL接口代理。若服务未注册（如开机阶段），iBinder为null，此时RkAiManager无法正常工作。
5.2监听器管理
监听器管理的设计亮点：
•延迟注册：仅当第一个listener添加时，才跨进程向服务端注册；最后一个listener移除时自动注销，减少资源占用；
•线程切换：Binder回调到达时，通过mHandler.post()切回App主线程分发，符合Android主线程更新UI的规范；
•Copy-on-Write保护：reportRkAiMsg()中先在synchronized块内通过mListeners.toArray()获取数组快照，再遍历分发，避免遍历过程中集合被修改导致的异常。

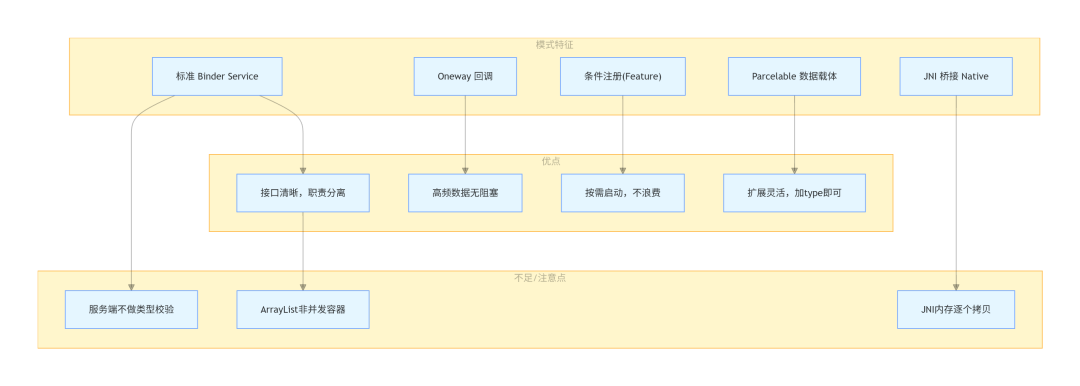

6.架构特征总结
7.调试方法
开发和问题定位过程中，可通过以下命令快速调试RkAi服务：
# 1. 确认服务是否注册adbshell service check rkai_management# 输出示例：Service rkai_management: found# 2. 查看 feature 是否生效adb shell pm list features | grep rockchip# 输出：feature:rockchip.software.ai# 3. 实时日志，三个 TAG 分别对应三层adb logcat -s RkAiManager RkAiManagerService RkAiManagerNative# 4. 查看服务详情adb shell dumpsys service rkai_management
